Conector elétrico impermeável plástico de borracha rachado de WMS
Suportar pressão: 70Mpa,
Tensão nominal: 300VDC/600VCD (dependendo do cabo),
Corrente nominal: 13A por núcleo (depende do cabo),
Insulation resistance :>500MQ
Descrição
Principais parâmetros técnicos
Suportar pressão: 70Mpa
Tensão nominal: 300VDC/600VCD (dependendo do cabo)
Corrente nominal: 13A por núcleo (depende do cabo)
Insulation resistance :>500MQ
Resistência de contato:<10mQ
Wet insertion and removal times :>500 vezes
Temperatura de trabalho (água):-4 graus ~60 graus
Temperatura operacional (ar):-40 graus ~60 graus
Material
- Isolador: neoprene
- Carcaça do soquete: aço inoxidável 316L (liga de titânio Ti opcional, latão, material de polímero reforçado) Contato: liga de cobre banhada a ouro
- Pino de posicionamento: aço inoxidável 316L
- 0 voltas: borracha nitrílica
- Faixa de travamento: neoprene
- Cabo de plugue: cabo de neoprene 18AWG/20AWG ou cabo de poliuretano
- Fio traseiro do soquete: fio isolado 18AWG/20AWGPTFE
Dimensões do conector dividido WMS
|
Conector |
A∅ (mm) |
B Comprimento (mm) |
C Comprimento (mm) |
D Comprimento (mm) |
E Comprimento (mm) |
F Fio |
G O-anel |
Área da seção-transversal do condutor (mm²) |
Tensão suportável (V) |
Transporte de corrente de contato |
Corrente do cabo transportando |
Torque de fixação do soquete do anteparo |
|
2/8 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
7.0 |
14 |
|
6/12 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
5.6 |
14 |
|
2/16 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
7.0 |
14 |
|
2/24 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
300 |
10 |
7.0 |
14 |
|
4/24 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
5.6 |
14 |
|
4/28 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
5.6 |
14 |
|
8/24 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
4.9 |
14 |
|
8/32 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
4.9 |
14 |
|
6/36 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
5.6 |
14 |
|
12/36 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
3.5 |
14 |
|
7/42 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
4.9 |
14 |
Arranjo de contato do conector dividido WMS
Face final do pino

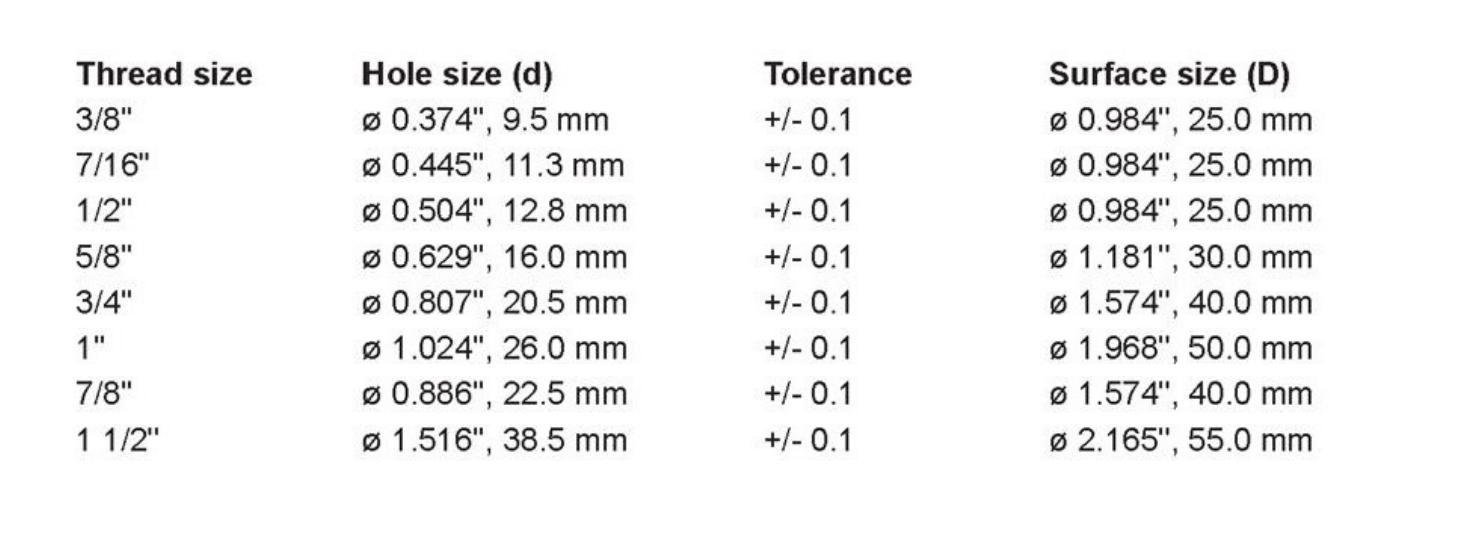

Dimensões recomendadas de furos de montagem para soquetes da série WM
Anel O-único
Anel de vedação duplo-
Torque de instalação recomendado para roscas de soquete da série WM
