Conector impermeável fotoelétrico de Shell do metal da tomada seca da série de DMM



• Conector impermeável Dry{0}}mate, projetado para conexão e desconexão seguras sem entrada de umidade

• Construção integrada com contatos e isoladores incorporados para maior confiabilidade

• Isoladores e O{0}}rings são pré-montados com o invólucro para manutenção e substituição convenientes

• As opções de soquete incluem tipos de montagem com rosca e flange

• Disponível em 13 tamanhos de carcaça com múltiplas configurações de contato, suportando até 203 contatos

• Capaz de transmitirsinais elétricos, sinais ópticos, esinais eletro{0}}ópticos híbridos

• A estrutura de alinhamento chaveada evita o desalinhamento e o acoplamento incorreto

• Suporta alta pressão até140 MPa

• Vários materiais de revestimento e métodos de terminação de cabos disponíveis mediante solicitação





• Plataformas de perfuração offshore
• Sistemas submersíveis navais
• Comunicação umbilical e ligações de energia









Habitação NÃO.	Um fio de montagem	Bф(mm)	Tamanho da chave C	Diâmetro do furo passante ф	Torque de instalação NM
D	3/8-24 UNF-2A	19.1	15.8	9.5	3.4-4
E	1/2-20 UNF-2A	22.1	19.1	12.7	5.7-6.2
G	08/05-24 UNEF-2A	25.4	22.1	15.9	7.4-9.6
K	04/03-20 UNEF-2A	28.5	25.4	19.1	8.5-11.3
L	08/07-20 UNEF-2A	31.8	28.6	22.2	10.2-12.4
M	1-20 UNEF-2A	34.8	31.8	25.4	13.6-17
O	08/11-16 ONU-2A	41.2	38.1	28.6	14.7-18.1
P	04/11-16 ONU-2A	44.5	41.2	31.8	15.8-19.2
Q	13/8-16 ONU-2A	47.5	44.5	34.9	17-20.3
R	02/11-16 ONU-2A	50.8	47.5	38.1	19.2-24.9
T	2-16 ONU-2A	63.5	60.2	50.8	23.7-28.3
U	2 1/4-16 ONU -2A	69.9	66.8	57.2	24.9-29.4
X	2 3/4-16 UN-2A	88.9	80.3	69.9	27.1-31.6



Habitação NÃO.	A ф(mm)	B Tamanho quadrado	C Tamanho do furo de montagem	D ф(mm)	Diâmetro de perfuração.	Chanfro dia.	Diâmetro do espelho.
D	19.1	22.1	8.5	9.5	9.5	10.8	30
E	22.1	25.4	9.8	12.7	12.7	14	34.8
G	25.4	28.5	11.5	17.4	17.5	18.5	39.6
K	28.5	31.8	13	19	19.1	20.3	44.5
L	31.8	34.8	14.3	22.2	22.2	23.3	47.5
M	34.8	38.1	15.1	25.4	25.4	26.4	53.9
O	41.2	44.5	18.4	28.5	28.6	29.9	62
P	44.5	47.5	19.7	31.7	31.8	32.8	66.6
Q	47.5	50.8	21.1	34.9	34.9	36.2	73.4
R	50.8	53.9	22.5	38.1	38.1	39.1	76.2
T	63.5	66.6	26.5	50.8	50.8	52.1	95.3
U	69.9	72.9	28.3	57.1	63.5	58.2	101.6
X	88.9	92	37.3	69.8	69.9	71.1	128.5



Habitação NÃO.	D	E	G	K	L	M	O	O	Q	R	T	U	X
Um ф(mm)	19.1	22.1	25.4	28.5	31.8	34.8	41.2	44.5	47.5	50.8	63.5	69.9	88.9



Habitação NÃO.	UM(mm)	B(mm)	C(mm)
G	25.4	12.7	15.8
K	28.5	12.7	15.8
L	31.8	14.2	19.1
M	34.8	14.2	19.1
O	41.2	23.9	28.5
P	44.5	23.9	28.5
Q	47.5	26.9	31.8
R	50.8	26.9	31.8





Habitação Não.	UM(mm)	B(mm)	C(mm)	D(mm)	Torque da porca (NM)	Rec. diâmetro interno do tubo.
G	25.4	12.7	15.8	55.9	4.5-5.7	12.7
K	28.5	12.7	15.8	55.9	4.5-6.8	12.7
L	31.8	14.2	19.1	60.2	5.7-7.9	16
M	34.8	14.2	19.1	60.2	7.4-10.7	16
O	41.2	23.9	28.5	76.2	8.5-11.9	25.4
P	44.5	23.9	28.5	76.2	9-12.4	25.4
Q	47.5	26.9	31.8	81.3	9.6-13	28.7
R	50.8	26.9	31.8	81.3	10.2-13.6	28.7







• Perda de inserção: menor ou igual a 1,0dB
• Tensão nominal: 600VCC
• Corrente nominal:<23A (depending on contact size and cable specifications)
• Insulation resistance: >1000MΩ (200MΩ após tensão suportável, alta temperatura e calor úmido)
• Resistência de contato:<10mΩ
• Tensão suportável dielétrica: 1000VAC









• Confiabilidade - Design Focado

Nossos conectores estanques da série DMM são projetados para ambientes agressivos. Com recursos como estrutura estanque - seca, alinhamento chaveado para evitar acoplamento incorreto - e componentes pré - montados para fácil manutenção, eles garantem operação estável e de longo prazo em aplicações offshore, navais e umbilicais críticas.
• Versatilidade e Personalização

Disponível em 13 tamanhos de carcaça, múltiplas configurações de contato (suportando até 203 contatos) e com opções de materiais de carcaça (aço inoxidável 316L, liga de titânio) e métodos de terminação de cabo. Também oferecemos ângulos de codificação personalizados (90 graus, 120 graus, etc.) para atender aos requisitos exclusivos do sistema.
• Desempenho comprovado

Capaz de suportar alta pressão (até 140 MPa com materiais adequados), vibração (10 Hz - 500 Hz) e choque (11 ms meia onda senoidal -). Testados e confiáveis ​​em plataformas de perfuração offshore, sistemas submersíveis navais, comprovando sua durabilidade em condições extremas.
• Experiência Abrangente

Apoiado por - conhecimento profundo de regras de nomenclatura de conectores, propriedades de materiais e parâmetros técnicos. Nossa equipe oferece suporte - a - completo-desde a seleção da variante correta do conector até o - serviço pós-venda-garantindo integração perfeita em seus sistemas.



Q1: Os conectores da série DMM podem lidar com sinais elétricos e ópticos?
A1: Sim! Eles são projetados para transmitir sinais elétricos, sinais ópticos e sinais eletro-ópticos híbridos, tornando-os ideais para sistemas integrados que necessitam de transmissão de sinais múltiplos -.
P2: Como seleciono o tamanho correto do shell e a configuração de contato?
A2: Considere as restrições de espaço da sua aplicação e as necessidades de tipo/quantidade de sinal. Nossa equipe pode ajudar a-compartilhar detalhes como requisitos de tensão/corrente, número de sinais e ambiente de instalação. Orientaremos você usando os 13 tamanhos de shell e configurações de contato (até 203 contatos).
Q3: Qual é a diferença entre "No PBOF" e "PBOF" na resistência à pressão?
A3: "PBOF" refere-se ao equilíbrio da pressão de enchimento de óleo -. Afeta a resistência à pressão-verifique a tabela "Resistência nominal à pressão". Por exemplo, o shell "G" tem 110 MPa (Sem PBOF) vs 20 MPa (PBOF). Escolha com base na pressão do seu sistema e nas condições ambientais.

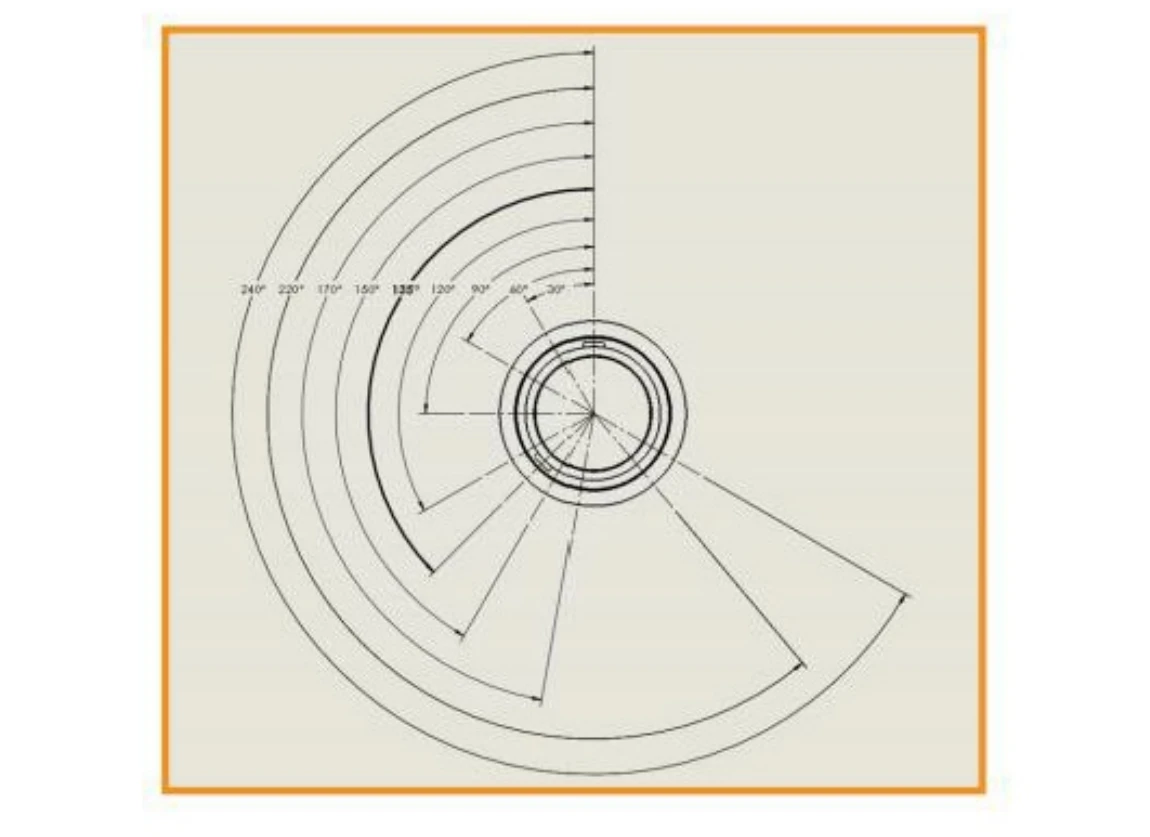

Q4: Os ângulos de codificação personalizados são difíceis de solicitar?
A4: De jeito nenhum! Oferecemos codificação personalizada em 90 graus, 120 graus, 150 graus ou 170 graus com base nas necessidades da aplicação. Basta especificar o ângulo desejado ao fazer o pedido e fabricaremos de acordo.

Se você está interessado em nossoConector impermeável fotoelétrico de Shell do metal da tomada seca da série de DMMe quiser explorar como eles podem melhorar a confiabilidade do seu sistema em ambientes extremos, entre em contato conosco hoje mesmo. Vamos discutir os requisitos do seu projeto e encontrar a solução de conector perfeita!
