O que é fibra óptica especial?
Jun 28, 2025
1. O que éFibra óptica especial(Detalhado)
As fibras ópticas especiais diferem das fibras de telecomunicações padrão na estrutura do núcleo/revestimento, materiais, projetos de guia de ondas e perfis de doping. Essas fibras sãoprojetado para fenômenos físicos específicos, como manutenção de polarização, efeitos não lineares ou resiliência ambiental.
Fibras padrão: SMF-28, multimodo, usado principalmente para telecomunicações.
Fibras especiais: Adaptado para entrega de energia, detecção, geração a laser ou transmissão quântica.
2. Tipos de fibra óptica especial(Tabela expandida)
| Tipo | Principais recursos | Casos de uso |
|---|---|---|
| PM (manutenção da polarização) | Hastes de estresse assimétricas para preservar a polarização | Interferômetros, giroscópios, QKD |
| Fibra de cristal fotônica (PCF) | Madeira de orifício de ar em revestimento; Infinitamente modo único | Fontes de supercontinuum, óptica não linear |
| Fibra de banda fotônica de núcleo oco | A luz se propaga através do ar (baixa latência) | Dados ultra -rápidos, transporte de luz UV |
| Fibra dupla | Núcleo interno para sinal, revestimento externo para luz da bomba | Lasers de fibra de alta potência |
| Fibra dopada de ER/YB/TM | Doping de Terra rara para ganho/lasing em 980/1064/1550+ nm | Amplificadores, lasers |
| Fibra multicore (MCF) | Vários núcleos independentes | SDM (multiplexação da divisão espacial), computação paralela |
| Fibra endurecida por radiação | Dopado ou blindado para resistir à radiação ionizante | Espaço, reatores nucleares |
| Área de modo grande (LMA) | Diâmetro do núcleo maior ou igual a 20 µm; baixa não linearidade | Entrega de energia, lasers pulsados |
| Fibra insensível à flexão (BIF) | Engenharia de índice assistida por trincheira ou refração | FTTH, espaços apertados |
| Fibra óptica plástica (POF) | PMMA núcleo, flexível, de baixo custo | Sensores industriais, redes de automóveis |
| Fibra de alta temperatura | Revestimento de poliimida ou fibra de safira | Poços de petróleo, motores a jato |
| Fibra com mudança de dispersão ou achatada | Dispersão otimizada para longa distância ou banda larga | Dwdm, 5g backhaul |
3. Características da fibra óptica especial (métricas -chave)
| Parâmetro | Descrição | Valor típico |
|---|---|---|
| Diâmetro do núcleo | Pode ser personalizado: de 1 µm a 100 µm+ | por exemplo, 8 µm (PMF), 25 µm (LMA) |
| Na (abertura numérica) | Controla o campo do modo, ângulo de aceitação | 0.08 – 0.45 |
| Temperatura operacional | Resistir 250 graus - 1000 graus (com poliimida/safira) | Até 700 graus |
| Tolerância à radiação | Expresso em kgy ou mrad | Até 10⁶ Gy |
| Raio de flexão | Mínimo sem perda de sinal | Menor ou igual a 10 mm (BIF) |
| Razão de extinção de polarização (PMF) | Grau de preservação de polarização | >25 dB |
4.Objetivo da fibra óptica especial(Categorias de uso de uso)
| Propósito | Tipo de fibra | Implementação |
|---|---|---|
| Controle de polarização de precisão | Pmf | Criptografia quântica, giroscópios de fibra óptica |
| Amplificação de energia e lasers | Dupla, dopada de ER/Yb | Cortadores a laser industriais, lidar |
| Tolerância ambiental | Fibra de alta temperatura, acalente por radiação | Poços de petróleo/gás, satélites |
| Engenharia Espectral | PCF, dispersion-flatted | Supercontinuum, sensor de banda larga |
| Economia de espaço | Fibra multicore | Data centers, computação de alto rendimento |
| Entrega de luz rápida | Coro oco | Quantum, Microondas Photonics |
5. Soluções usando fibra óptica especial(Por indústria)
| Indústria | Tipo de fibra | Solução de engenharia |
|---|---|---|
| Aeroespacial | Endurecido por radiação, pmf | Interconexão óptica em satélites, navegação inercial |
| Defesa | PMF, LMA, fibras acidentadas | Armas guiadas por fibra, sensores de alta potência |
| Petróleo e gás | Fibra de alta temperatura, fibra DTS | Monitoramento de poço de poço em 200+ grau |
| Telecom | MCF, BIF, DSF | Esboço de 5G, escala de capacidade habilitada para SDM |
| Usinagem a laser | LMA, dupla, dopada por YB | Micromachining, gravura de aço |
| Médico | PCF, POF flexível | Cirurgia entregue a fibra, ablação a laser |
| Quantum | PMF, oco-core | Distribuição quântica de chave com baixo ruído |
6. Aplicações de fibra óptica especial(Exemplos técnicos)
Geração de supercontinuum
– Usando PCF ou fibra altamente não linear (HNLF) bombeada por lasers de femtossegundos.
→ Para espectroscopia, OCT (Tomografia de coerência óptica)
Lasers de fibra para fabricação
– Fibras dopadas de YB de dupla classe em lasers de classe quilowatt
→ soldagem a laser, corte de metais
Giroscópios de fibra óptica (neblina)
– Sensor de circuito fechado com bobina PMF
→ Navegação para aeronaves e submarinos
Detecção de temperatura distribuída (DTS)
– Sensores baseados em Raman/Brillouin em fibra óptica de alta temperatura
→ Detecção de vazamento de pipeline
Multiplexação por divisão espacial do data center (SDM)
– Usando MCF de 7 núcleos ou 19 núcleos com dispositivos de fan-in/fan-out
→ Links ópticos ultra-densos
Comunicação quântica
– PMF ou fibras de núcleo oco garantem baixa decoerência
→ Distribuição de emaranhamento e QKD
Sistemas Lidar
– Fibra de área de grande modo em fontes pulsadas
→ Veículos autônomos, monitoramento atmosférico
Monitoramento de radiação em reatores nucleares
– Fibras ópticas radicais com dosimetria óptica em tempo real
→ Diagnóstico do núcleo do reator
7. Princípios de design de fibra óptica especial
Projetar fibras ópticas especiais envolve manipular:
| Parâmetro | Papel | Abordagem de design |
|---|---|---|
| Índice de núcleo/revestimento | Controla o confinamento leve | Índice de etapa, índice graduado, assistido por trincheiras |
| Geometria | Determina o comportamento modal e a resistência de dobras | Circular, em forma de D, retangular, multicore |
| Sistema de material | Afeta a durabilidade, a faixa espectral e a perda | Sílica, vidro de flúor, calcogeneto, plástico |
| Perfil de doping | Adiciona ganho, não linearidade ou resistência à radiação | Íons de terras raras (Er³⁺, yb³⁺), ge/f/p doping |
| Revestimentos | Proteger a fibra em ambientes agressivos | Acrilato, poliimida, metal, carbono hermético |
Exemplo:
Fibra insensível à flexãousa uma trincheira no revestimento para criar umDepressão do índice de refração, orientando a luz de maneira mais eficaz em espaços apertados.
8. Processos de fabricação
A produção especial de fibra segue as técnicas principais de deposição de vapor químico, mas acrescenta complexidade:
| Técnica | Descrição | Use for |
|---|---|---|
| MCVD (deposição de vapor químico modificado) | Depósitos camadas de vidro dentro de um tubo de sílica | Padrão para PMF, fibra dopada |
| OVD (deposição externa de vapor) | Formas fuligem externamente, depois os sintinos | Produção em massa, fibras baixas de OH |
| PCVD (CVD ativado por plasma) | Oferece alto controle de doping | ER dopado, ganhe fibra |
| Stack and-Draws | Para fibras fotônicas de cristal/núcleo oco | Matrizes de orifício de ar e estruturas especializadas |
| Aparelhamento de pré -forma | Arranjo manual de hastes/tubos | Fibra em forma de multicore |
Considerações de qualidade:
Controle de diâmetro do campo de modo (MFD)
Concentabilidade do revestimento
Perda devido ao colapso do orifício do ar (em PCF)
Alinhamento da haste de estresse (para PMF)
9. Desafios na implantação e integração
Desafios no nível do sistema:

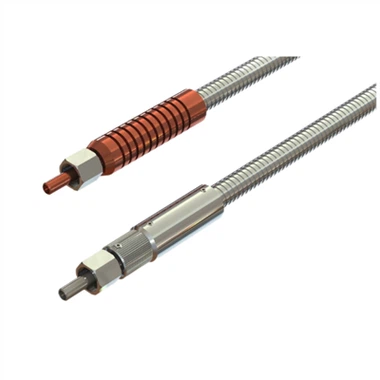

| Desafio | Causa | Soluções |
|---|---|---|
| Correspondência de modo | Incompatibilidade entre fibra especial e SMF | Splicing cônico, adaptadores de modo de fibra |
| Perda de emenda | Desalinhamento central, incompatibilidade de geometria | Splicing de fusão com pré-alinhamento, tampa |
| Conectorização | Difícil em LMA, PCF | Ferrules personalizados, polimento de ângulo |
| Envelhecimento ambiental | Degradação do revestimento em alta t ou radiação | Poliimida, revestimentos de carbono hermético |
| Deriva de polarização | Estresse mecânico ou temperatura | Controladores de polarização ativa ou design de roteamento PMF |
10. Tendências e tecnologias emergentes
1. Fibra de curvatura negativa de núcleo oco
Espalhamento e latência mais baixos do que sílica
Usado emFotônica de microondas coerenteeTHZ transmissão
2. Multicore + Comprimento de onda + SDM
Combine o MCF com DWDM e SDM para redes ópticas ultra-densas
Chave paradata centerseBackbones da Internet da próxima geração
3. Fibras especializadas não lineares
Fibra altamente não linear (HNLF), fibras de vidro Zblan para o meio do IR
Usado paraCombs de frequência, amplificadores paramétricos ópticos, eEspectroscopia de infravermelho
4. Lanternas fotônicas
Interface entre fibra multimodo e matriz MCF/SMF
HabilitandoastrofotoniaeMultiplexação de Divisão de Modo
11. Exemplos de desempenho técnico
| Tipo de fibra | Atenuação | Mfd | Temp | Aplicações |
|---|---|---|---|---|
| PM1550 | ~ 0,3 dB/km | 10.4 µm | ~ 85 graus | Interferometria, QKD |
| BandGap de núcleo oco | < 0.2 dB/m | 25 µm | ~ 60 graus | Redes de baixa latência |
| Fibra YB de dupla revestida | ~ 0,05 dB/m | 6–20 µm | ~ 70 graus | Lasers de fibra (500W - 5kW) |
| Fibra de safira | ~ 1 dB/m (visível) | 20–100 µm | >1000 graus | Sensor de alta temperatura |
| Fibra de Fluoreto Zblan | ~ 0,1-0,3 dB/m | 8–10 µm | ~ 250 graus | Transmissão no meio do IR (3-5 µm) |
12. Módulos e componentes especiais de fibra
Muitas vezes, você encontrará fibras ópticas especiais integradas aos módulos avançados:
| Componente | Descrição | Tipo de fibra usado |
|---|---|---|
| Amplificador de fibra (Edfa, YDFA) | Ganho de sinal óptico | Fibra dopada de ER/YB/TM |
| Módulo de laser de fibra | CW ou saída pulsada | Fibra LMA de dupla revestida |
| Bobina de nevoeiro | Detecção de precisão | PMF ferida em espiral |
| Cabo do sensor DTS | Detecção de longa distância | Fibra blindada de alta temperatura |
| Conversor de modo / fan-in fan-out | Conecta MCF às matrizes SMF | Fibra multicore |
| Fonte do supercontinuum | Geração de amplo espectro | PCF não linear |
| Combinente da bomba | Combina luz da bomba de diodo | Sistemas de fibra dupla |
