Módulo laser de modulação direta de alta largura de banda TC-série DML 1550nm



A série TC-DML é um módulo laser de modulação direta analógica de alto-desempenho projetado para transmissão de RF de-alta-frequência e longo{3}}alcance-sobre-fibra. Aproveitando um laser DFB de alta-linearidade de 1550 nm e operando sem um amplificador de driver de RF interno, ele oferece transparência total para transporte de sinal de micro-ondas de até 18 GHz. Integrado aos circuitos APC (Controle Automático de Potência) e ATC (Controle Automático de Temperatura), o módulo garante excepcional integridade de sinal, estabilidade térmica e linearidade em toda a sua banda de frequência.

Ao eliminar as limitações tradicionais impostas por cabos coaxiais ou guias de onda, o TC{0}}DML melhora significativamente o alcance do sinal, a consistência e a flexibilidade do sistema,-tornando-o ideal para comunicação remota de antenas de micro-ondas, distribuição de sinal de referência, sistemas de linha de atraso e aplicações de telemetria de satélite (TT&C).







• Opções de alta largura de banda: 6/10/18 GHz
• Excelente planicidade de resposta de RF
• Ampla faixa dinâmica
• Modo de trabalho totalmente transparente, compatível com várias codificações de sinal, padrões de comunicação e protocolos de rede
• Comprimento de onda de trabalho selecionável: comprimentos de onda de 1550 nm ou DWDM
• Circuitos integrados de controle automático de energia (APC) e controle automático de temperatura (ATC)
• Sem amplificador de driver de RF-integrado, oferecendo maior flexibilidade de aplicação
• Disponível em dois tamanhos de embalagem: convencional e mini





• Antena Remota
• Comunicação de fibra óptica analógica-de longa distância
• Sistemas TT&C e linhas de atraso
• Sistemas militares de sinal de 3 bandas
• Matriz em fases





Parâmetros		Unidade	Valor mínimo	Valor típico	Valor máximo	Notas
Características ópticas
Tipo de laser			DFB
Comprimento de onda de trabalho		nm	1530	1550	1570	DWDM opcional
Intensidade de ruído equivalente		dB/Hz			-145
Taxa de supressão do modo Edge		dB	35	45
Isolamento de luz		dB	30
Potência óptica de saída		mW	10
Perda de eco óptico		dB	50
Tipo de fibra			SMF-28E
Conectores de fibra óptica			FC/APC
Características de RF
Frequência operacional@-3dB		GHz	0.1		6
			0.1		10
			0.1		18
Faixa de RF de entrada		dBm	-60		20
Ponto de compressão de entrada 1dB		dBm		20

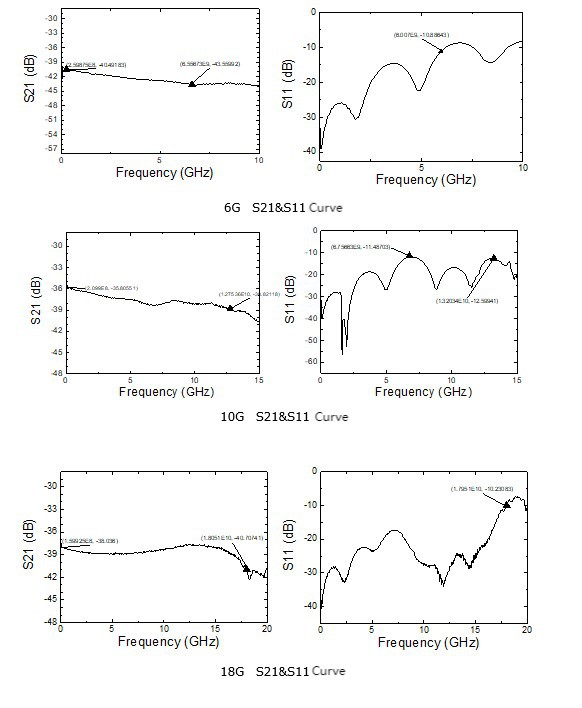

Planicidade na banda		dB	-1.5		+1.5
Razão de onda estacionária					1.5
Perda de reflexão de RF		dB	-10
Impedância de entrada		Ω		50
Impedância de saída		Ω		50
Conector RF			SMA-F
Fonte de energia
Fonte de energia	CC	V		5
Dissipação de energia		W			10	Operação de fonte de alimentação única
Interface de fonte de alimentação			DB-9





Parâmetros	Unidade	Valor mínimo	Valor típico	Valor máximo	Notas
Potência de entrada de RF	dBm			20
Tensão de trabalho	V			13
Temperatura de trabalho	grau	-40		-85
Temperatura de armazenamento	grau	-40		+85
Umidade relativa de trabalho	%	5		95





TC-DML	XX	XX	X	XX	X
Módulo de emissão óptica de modulação direta	Comprimento de onda de trabalho: 15-1550 nm XX--DWDM	Largura de banda de modulação: 06G---06GHz 10G---10GHz 18G---18GHz	Embalagem: M -- Módulo padrão M2- Embalagem do módulo MINI D - Computador	Potência de saída: 06---6dBm 10---10dBm	Conector de fibra óptica: FP---FC/PC FA---FC/APC SP---Especificado pelo usuário







1. Transparência analógica verdadeira - Sem driver de RF interno
Ao contrário de muitos módulos de modulação direta tradicionais, a série TC-DML foi projetada sem um amplificador de driver de RF-integrado. Isso garante total transparência na entrada de sinais de RF, proporcionando aos projetistas do sistema máxima flexibilidade para combinar os estágios de ganho frontais conforme necessário.

2. Modulação de banda larga de até 18 GHz
O suporte para larguras de banda selecionáveis ​​(6/10/18 GHz) permite que o TC{3}}DML atenda a aplicações de micro-ondas de-uso geral e de alta{5}}frequência -, desde TT&C de satélite até sistemas de phased array.

3. Alta potência de saída com linearidade excepcional
Com potência de saída de até 10 dBm e ponto de compressão de entrada de 1 dB a 20 dBm, o módulo mantém alta fidelidade de sinal e baixa distorção em toda a banda de RF.

4. Circuitos APC e ATC totalmente integrados
Os circuitos automáticos de controle de energia e controle de temperatura garantem saída óptica estável e desempenho espectral ao longo do tempo e do ambiente, melhorando a confiabilidade do sinal de longa distância.

5. Excelente nivelamento-na banda e baixo ruído
Com nivelamento de RF de ±1,5 dB e intensidade de ruído equivalente até –145 dB/Hz, o TC-DML se destaca no fornecimento de transmissão analógica precisa e de baixo-ruído por fibra.

6. Fator de forma compacto e vários tipos de pacote
Disponível nos formatos padrão, mini e desktop, o módulo se adapta a uma variedade de cenários de integração - desde testes de bancada até links de fibra de RF{1}}implantados em campo.

7. Projetado para ambientes adversos
Com suporte para temperatura operacional de –40 graus a +85 graus e alta tolerância à umidade, é uma solução robusta para aplicações-de missão crítica e externas.
