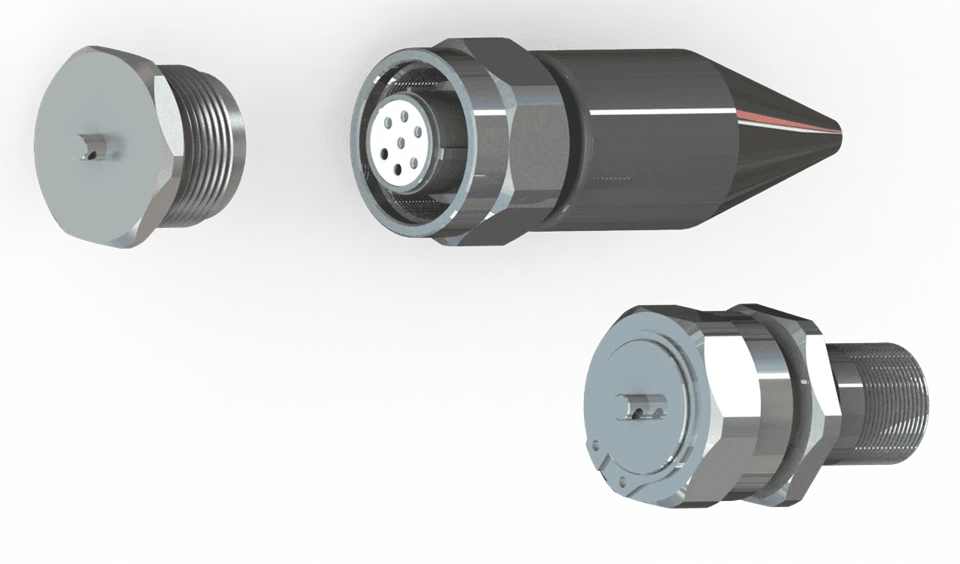

Série metálica original 46M/30M



Pinos de contato: 2–32 núcleos

Resistência de contato:<10 mΩ

Resistência de isolamento:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

Força dielétrica: Menor ou igual a 3000V/DC, 1min

Classificação atual-de núcleo único: menor ou igual a 40A

Perda de inserção:

1,2dB (padrão) / 0,6dB de baixa perda (1310nm)

1,0dB (padrão) / 0,5dB de baixa perda (1550nm)

Mechanical Durability: >1000 ciclos de acasalamento

Pressão de teste de fábrica:

Pressão lateral padrão: 30MPa

Personalizável até 60MPa (lateral)

Tomada opcional com função impermeável longitudinal

Temperatura operacional: -45 graus a +90 graus





Carcaça do conector: Aço inoxidável 316L padrão; personalizável para liga de titânio TC4

Contatos ópticos: virola de cerâmica de zircônia

Contatos elétricos: latão-banhado a ouro

Tampa de vedação: aço inoxidável 316L

Cabo: cabo revestido de poliuretano ou borracha-

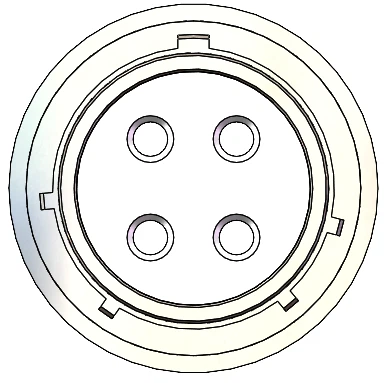

Configuração: 2 núcleos ópticos/elétricos Classificação atual-de núcleo único: 65A Tensão de funcionamento: 1000V DC/AC rms Rigidez dielétrica: 2500V DC Perda de inserção: Menor ou igual a 1,0dB @1550nm	Configuração: 4 núcleos ópticos/elétricos Classificação atual-de núcleo único: 40A Tensão de funcionamento: 500V DC/AC rms Rigidez dielétrica: 2500V DC Perda de inserção: Menor ou igual a 1,0dB @1550nm	Configuração: 7 núcleos ópticos/elétricos Classificação atual-de núcleo único: 20A Tensão de funcionamento: 500V DC/AC rms Rigidez dielétrica: 1000V DC Perda de inserção: Menor ou igual a 1,0dB @1550nm
Configuração: 12 núcleos ópticos/elétricos Classificação atual-de núcleo único: 13A Tensão de funcionamento: 500V DC/AC rms Rigidez dielétrica: 1000V DC Perda de inserção: Menor ou igual a 1,0dB @1550nm	Configuração: 16 núcleos ópticos/elétricos Classificação atual-de núcleo único: 13A Tensão de funcionamento: 500V DC/AC rms Rigidez dielétrica: 1000V DC Perda de inserção: Menor ou igual a 1,0dB @1550nm	Configuração: 32 núcleos ópticos/elétricos Classificação atual-de núcleo único: 5A Tensão de funcionamento: 500V DC/AC rms Rigidez dielétrica: 1000V DC

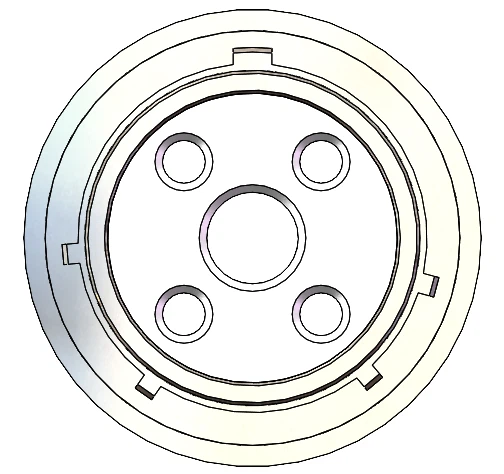

Configuração: 4 núcleos RF ópticos/elétricos + 1 Classificação atual-de núcleo único: 20A Tensão de funcionamento: 500V DC/AC rms Rigidez dielétrica: 1000V DC Perda de inserção: Menor ou igual a 1,0dB @1550nm

Nota: Personalização disponível para diferentes contagens de núcleos (requisitos de transmissão óptica, elétrica ou de RF).





Projeto do plugue:

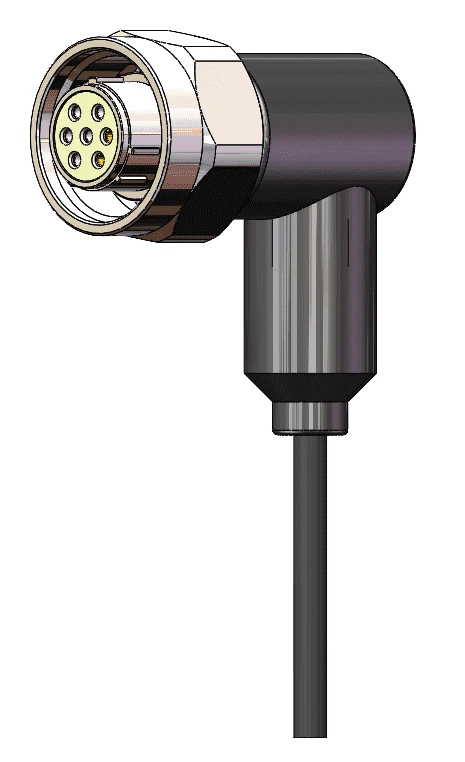

Tipo de acessório de cauda vertical OE46M/30MTEXFY





Tipo de acessório de cauda redonda padrão OE46MT/30MTEXFY

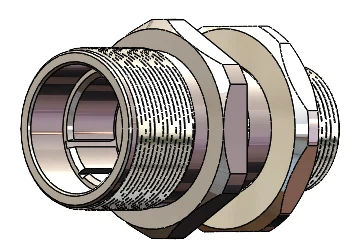

Projetos de soquete:



Projeto da tampa de vedação:









✔ Capacidade incomparável– Suporta até32 núcleos híbridos(óptico/elétrico/RF) em um único conector, reduzindo a complexidade do sistema.
✔ Pronto para ambiente extremo– ResistePressão de 60 MPae opera a partir-45 graus a +90 graus, ideal para ROVs-de profundidade e aplicações de petróleo/gás.
✔ Perda ultra{0}}baixa – Perda de inserção de 0,5 dB a 1550 nmgarante a integridade do sinal em longas distâncias.
✔ Durabilidade de nível-militar – >1000 ciclos de acasalamentocom contatos-banhados a ouro e ponteiras de cerâmica para confiabilidade-de longo prazo.
✔ Totalmente personalizável– Adapte contagens de núcleos, materiais, classificações de pressão e métodos de vedação de acordo com suas necessidades exatas.





P: Como o OE46M/30M se compara aos conectores subaquáticos padrão?
R: Ele supera commaior densidade de núcleo (32 vs. 12 típico), menor perda de inserção (0,5 dB) e resistência à pressão extrema (60 MPa personalizável).

P: Posso integrar sinais de RF junto com núcleos ópticos/elétricos?
R: Sim! O4+1 Configuração híbrida de RF(por exemplo, 4 núcleos de RF ópticos/elétricos + 1) estão disponíveis para aplicações de sinais-mistos.

P: Qual é a expectativa de vida com acasalamentos frequentes?
R: Classificado para>1000 cicloscom<10 mΩ contact resistance drift, ensuring stable performance in dynamic deployments.

P: A carcaça de titânio é necessária para uso em água do mar?
R: O aço inoxidável 316L é suficiente para a maioria dos casos, maso titânio TC4 é recomendado para ambientes hipersalinos ou com alta-incrustação biológica.

P: Como a impermeabilização é validada?
R: Cada unidade passa porTeste de pressão de 30 MPa (60 MPa opcional)e certificação IP68 para desempenho-à prova de vazamentos.
